Описание и технические характеристики

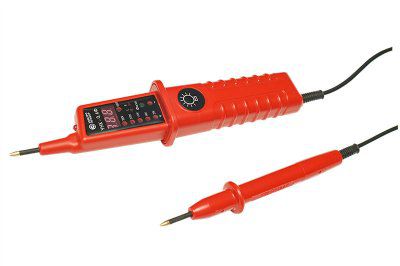

Указатель предназначен для определения наличия или отсутствия напряжения в электроустановках напряжением до 660 В постоянного и переменного тока промышленной сети 50 Гц в двухполюсном режиме и переменного тока в однополюсном.
Указатель осуществляет индикацию:
- наличия напряжения и его значения - 3-х разрядный дисплей и светодиодная шкала;
- значения сопротивления цепи - 3-х разрядный дисплей;
- полярности напряжения постоянного тока — светодиоды «+» и «-»;
- фазного провода (фазы) сети переменного тока — символ «Ph» на дисплее и светодиод «Фаза»;
- последовательности чередования фаз — светодиоды «Л» и «П»;
- напряжения внутреннего источника питания (батареи) на 3-х разрядном дисплее;
Указатель осуществляет звуковую индикацию низкого сопротивления (менее 5 кОм) контролируемой цепи;
Указатель осуществляет подсветку места работ.
Индикация напряжения на светодиодной шкале и полярности осуществляется при любом состоянии внутреннего источника питания.
Максимальное рабочее напряжение, В 660
Напряжение индикации в двухполюсном режиме, В, не более 25
Напряжение индикации в однополюсном режиме, В, не более 25
Ток, протекающий через указатель при напряжении 660 В в двухполюсном режиме, мА, не более 10
Ток, протекающий через указатель при напряжении 660 В в однополюсном режиме, мА, не более 0,6
Уровни напряжения светодиодной шкалы, В 25, 50, 110, 220, 380, 660
Диапазон индикации напряжения на 3-х разрядном дисплее — от 5,0 до 99,9 с разрешением 0,1 В;
— от 100 до 660 с разрешением 1 В.
Диапазон индикации сопротивления на 3-х разрядном дисплее — от 0 до 99 кОм с разрешением 1 кОм;
Номинальное напряжение встроенного источника питания 3,0 В (два элемента типа “ААА”)
Габаритные размеры щупа №1, мм, не более: 240х48х35
Габаритные размеры щупа №2, мм, не более: ∅25х160
Длина соединительного провода, м, не менее 1,0
Длина неизолированной части контактов-наконечников, мм, не более 7,0
Масса, г, не более 200
Срок службы, лет, не менее 5
Условия эксплуатации: температура, оС
влажность при температуре 25 оС, %
от -30 до +40 до 98
